Unsere Laserschutzkabine bietet optimalen Schutz für die Umgebung bei der Nutzung von handgeführten Lasersystemen. Durch die effektive Abschirmung vor Streustrahlung und Reflektionen gewährleistet die Kabine höchste Sicherheit für Ihre Mitarbeiter und Anlagen.
Modulare Erweiterbarkeit:

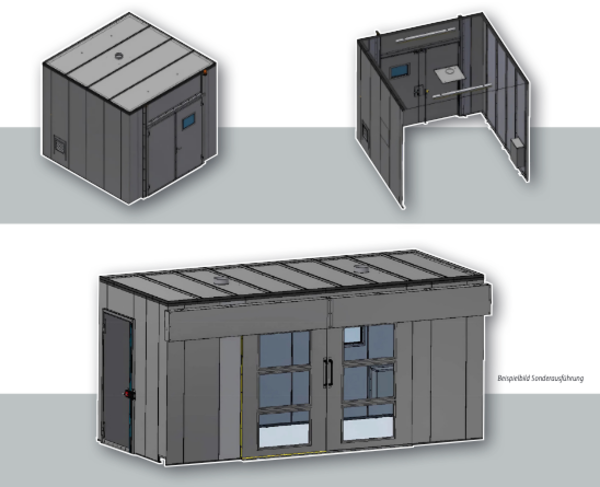

Die modulare Kassettenbauweise ermöglicht es, die Abmessungen der Kabine flexibel an die Anforderungen des Anwenders anzupassen. Optionales Dach verfügbar für zusätzlichen Schutz.
- 1 Doppel-Schwenktür B = 1940 mm / H = 2170 mm mit Sicherheitsschalter
Fabr. Pilz PSENma1.4n-50
- 1 Stk. Werma überwachte LED Betriebsleuchte
- 2 Stk. Wannenlampe Fabr. Philips LED 4000 KWT120C
- 1 Stck. Kunststofffenster P1P10 420 x 297 mm
Breitbandiger IR-Schutz Tageslichttransmission: ca. 16%, Farbe: blau
- 1 Stck. 5 m Pilz Kabel mit geradem Stecker
- 1 Stck. 10 m Pilz Kabel mit geradem Stecker
- 2 Stck. Siemens Not Halt Gehäuse mit Pilztaster 2Ö
- 1 Stck. Rittal KX 1577.000 Klemmkasten 300 x 400 x 155 mm
Klemmkasten mit Klemmmleiste für:
- 1 x Werma LED Leuchte
- 2 x Pilz Sicherheitssensor Türen
- 2 x Not Aus Taster
- inkl. Weidmüller Klemmen und Verschraubungen
- inkl. E-Plankonstruktion
- nur Erstellung Aufbau - Belegungsplan
- die elektrische Einbindung in die Lasersteuerung erfolgt kundenseitig
- Kabelkanäle zur Installation - bauseits -
>> Spannungsversorgung, Verkabelung und
Einbindung in den Sicherheitskreis des
Lasers bauseits <<
-------------------------------------------
Optional:
Kabinen-Dach hergestellt aus Stahlblech innen und außen grundiert und lackiert (matt). Selbsttragende Kassettenbauweise einwandig, 2 mm Stahl-Blech, mit Stahlunterbau mit Absaugstutzen im Dach und Nachströmöffnung.
• Schutzklasse gemäß DIN EN 60825-4:2011
• Schutzgrenzbestrahlung (SGB)
Prüfklasse T3, 2,08 x 106 W/m2, bei einem mindest
Brennfleckdurchmesser von 35mm auf der Wand
Zertifizierte Materialien:
Dichtmaterialien und Kabinenwände geprüft nach DIN EN 60825-4 (passiver Laserschutz)
Höchster Schutz:
Konform mit der DIN EN 60825 und BGV B2 für Laserschutz.
• Robuste Bauweise, gefertigt aus 2 mm dickem Stahlblech, selbsttragend und langlebig.
